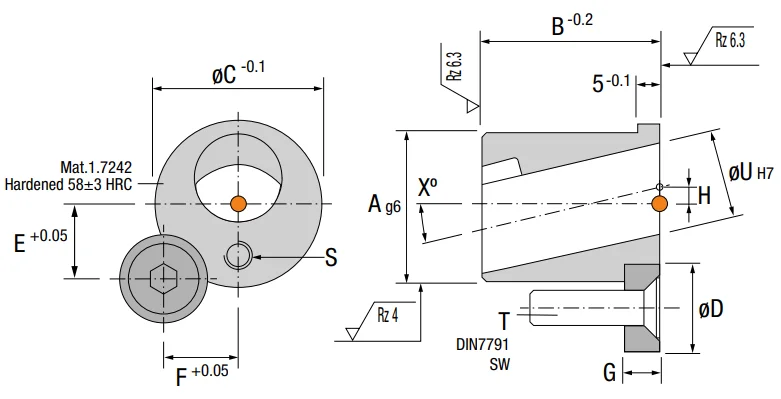

BG_CUM_COTAS

Tabela de dimensões

* Na tabela abaixo, na última coluna sem título, quando ocorrer; arquivo compactado com desenhos técnicos.

CódigoABCFGKSTUX
BG4230164230307,51528M6M6X351615 / 20bg423016-15.step
BG50402050403692234M8M8X402015 / 20bg504020-20.step
BG55402455404092238M8M8X452415 / 20bg554024-20.step
BG655028655045122645M10M10X502815 / 20bg655028-15.step

Descrição

Descrição:

Este bloco de guias semelhante à Guia Regulável (GR), elimina a necessidade de efetuar um furo inclinado no molde, permitindo efetuar a montagem na perpendicular.
Existe com ângulos de 15 e 20.
  •  Curso de desmoldação máximo – 31,5 mm.
  •  Curso de extração máximo – 30 mm.
  •  Tipo de mecanismo – Mecânico
  •  Refrigeração – Não

Marca

Cumsa
