Guia Regulável – GR

Categorias: , Tag:
Loading...

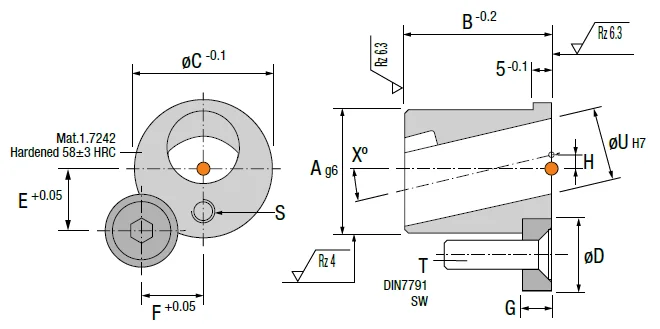

GR_CUM_COTAS

Tabela de dimensões

* Na tabela abaixo, na última coluna sem título, quando ocorrer; arquivo compactado com desenhos técnicos.

CódigoABCDEFGHSTU
GR182622-..1826221210,87,563,8M5x5M5x161010 / 15
GR222826-..22282616111164M6x6M6x161210 / 15
GR283432-..28343216131365M6x6M6x161610 / 15
GR344038-..34403820171785,5M8x6M8x202010 / 15
GR424546-..4245462019,519,586M8x6M8x202410 / 15
GR465050-..46505020212187M8x6M8x202810 / 15

Descrição

Descrição:

Esta bucha guia elimina a necessidade de efetuar um furo inclinado no molde, permitindo efetuar toda a maquinação numa só operação.
É fabricada com ângulos de 10 e 15, assim como em diferentes diâmetros.

Marca

Cumsa
