Fixação Regulável DR16 – RF

Fixação Regulável DR16 – RF

Categorias: , Tag:
Loading...

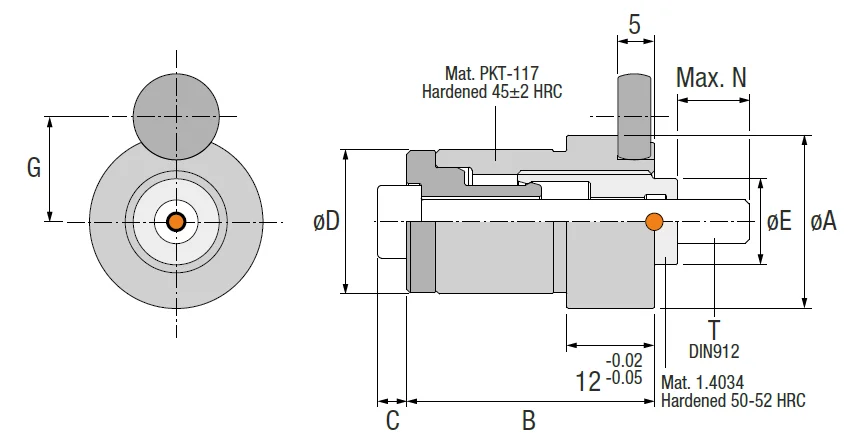

RF_CUM_COTAS

Tabela de dimensões

* Na tabela abaixo, na última coluna sem título, quando ocorrer; arquivo compactado com desenhos técnicos.

CódigoABCDEGHJNTSCompativel com
RF16160519,834315,87,812,5201618M5x458DR16rf161605.step
RF22200623,834419,811,814,5242018M6x4512DR22/KR22rf222006.step
RF28240827,842023,813,816,5282420M8x5014-16DR28/DR34/KR28/KR34rf282408.step
RF40321035,842031,819,820,5363224M10x5020-24DR40/DR46rf403210.step

Descrição

Descrição:

Aplicado nas chapas de extração, este elemento permite uma afinação da haste na altura em cerca de ±2 mm, antes da sua fixação final.
A afinação pode ser executada com a extração completamente montada.
Possibilidade de desmontar e substituir a haste com a extração montada.
Unidade compacta, permite uma rápida e fácil instalação de qualquer haste vertical.

Marca

Cumsa
