* Na tabela abaixo, na última coluna sem título, quando ocorrer; arquivo compactado com desenhos técnicos.

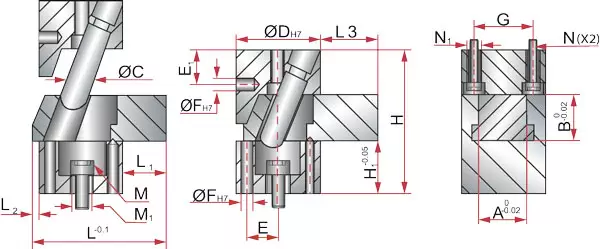

| Código | H1 | H | G | F | E1 | E | D | C | B | A | L | L1 | L2 | L3 | M | M1 | N | N1 | STR | |||||
| CC101022 | 10 | 35.5 | 14 | 4 | 11.5 | 7.5 | 22 | 6 | 10 | 10 | 35 | 12.5 | 1.8 | 15 | M5 | M6 | M3 | M4 | 2.5 | BruyRubio_CC101022.step | ||||
| CC151530 | 16 | 51 | 19 | 5 | 15.5 | 10.5 | 30 | 8 | 15 | 15 | 45 | 15.4 | 1.2 | 20 | M6 | M8 | M4 | M5 | 4.6 | BruyRubio_CC151530.step | ||||
| CC202035 | 23 | 63 | 24 | 5 | 15.5 | 13 | 35 | 10 | 20 | 20 | 55.5 | 17.9 | 2.6 | 25 | M8 | M10 | M5 | M6 | 7.1 | BruyRubio_CC202035.step |
Descrição:
Mini gaveta de formato cílindro, excelente alternativa para utilização em pequenos detalhes, possui um conjunto ajustável de gaveta, base e cunha.
Características:
Componentes nitretados e temperados de acordo com a aplicação e esforço. Tamanho máximo de 35mm de diâmetro. Requer somente usinagem cilíndrica para montagem através de 2 parafusos.
