Carro Deslizante S10

Categorias: , Tag:
Loading...
S10

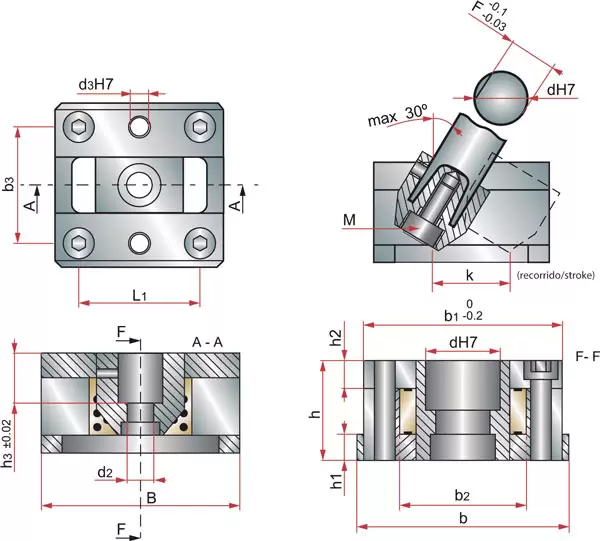

Tabela de dimensões

* Na tabela abaixo, na última coluna sem título, quando ocorrer; arquivo compactado com desenhos técnicos.

Códigohb1b2b3L1h1h2h3Md2d3FkbBd
S10-082230192420578M44.5371033328BruyRubio_S10-08.step
S10-1027402532305810M55.54918454510BruyRubio_S10-10.step
S10-12325131393571012M6761120575012BruyRubio_S10-12.step
S10-16365838464081016M89614.525656516BruyRubio_S10-16.step
S10-204272445655111220M101181830808020BruyRubio_S10-20.step
S10-255085526665151525M12141022.535939025BruyRubio_S10-25.step
S10-305593607470151530M121410274010110030BruyRubio_S10-30.step
S10-3562110708580151835M121410324512012035BruyRubio_S10-35.step
S10-4070120809590151840M1617.510365013013540BruyRubio_S10-40.step

Descrição

Descrição:
O carro deslizante é a melhor alternativa padronizada para efetuar a construção de detalhes negativos. Todo o conjunto esta pronto para receber uma haste e seu postiço para montagem no conjunto extrator. Os componentes já possuem elementos de fixação, dureza adequada e elementos que reduzem a ação do atrito.
Características:
Um componente útil e diversificado, possui diversas dimensões que permite o uso em diferente moldes, de tamanhos diferentes, sua montagem é simples, de uso eficaz, permite ângulo livre de movimentação e elementos anti-atrito.

Marca

Bru y Rubio
