* Na tabela abaixo, na última coluna sem título, quando ocorrer; arquivo compactado com desenhos técnicos.

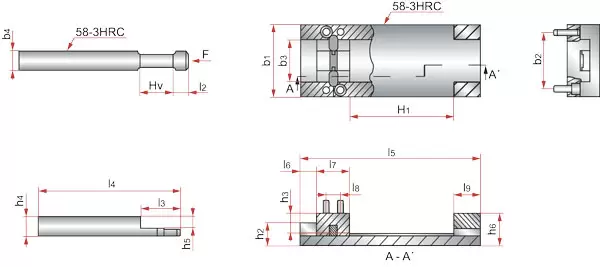

| Código | F (N) | h6 | h5 | h4 | h3 | h2 | b4 | b3 | b2 | l9 | l8 | l7 | l6 | l5 | l4 | l3 | l2 | b1 | H1 (Min.) | H1 (Max.) | HV | |||
| BR174-50x90x0 | 1600 | 22.3 | 10 | 16 | 9.3 | 16 | 15 | 30.05 | 40 | 20 | 10 | 20 | 10 | 140 | 140 | 20 | 9.75 | 50 | 4 | 90 | 0 | BruyRubio_BR174__50_x_90_x_0.step | ||
| BR174-50x90x20 | 1600 | 22.3 | 10 | 16 | 9.3 | 16 | 15 | 30.05 | 40 | 20 | 10 | 20 | 10 | 140 | 140 | 40 | 9.75 | 50 | 4 | 90 | 20 | BruyRubio_BR174__50_x_90_x_20.step | ||
| BR174-80x117x0 | 27000 | 30.3 | 13 | 21 | 12.3 | 22 | 20 | 45.5 | 60 | 34 | 16 | 34 | 15 | 200 | 200 | 34 | 16.75 | 80 | 5.5 | 117 | 0 | BruyRubio_BR174__80_x_117_x_0.step | ||
| BR174-80x117x32 | 27000 | 30.3 | 13 | 21 | 12.3 | 22 | 20 | 45.5 | 60 | 34 | 16 | 34 | 15 | 200 | 200 | 66 | 16.75 | 80 | 5.5 | 117 | 32 | BruyRubio_BR174__80_x_117_x_32.step | ||
| BR174-100x145x0 | 48000 | 37.5 | 16 | 27 | 15.5 | 27 | 25 | 60.05 | 80 | 45 | 22 | 45 | 15 | 250 | 250 | 45 | 22.25 | 100 | 7 | 145 | 0 | BruyRubio_BR174__100_x_145_x_0.step | ||
| BR174-100x145x50 | 48000 | 37.5 | 16 | 27 | 15.5 | 27 | 25 | 60.05 | 80 | 45 | 22 | 45 | 15 | 250 | 250 | 95 | 22.25 | 100 | 7 | 145 | 50 | BruyRubio_BR174__100_x_145_x_50.step |
Descrição:
Puxador de placa flutuante, possui função específica de manter a placa flutuante em sua posição até o momento em que o elemento de destravamento seja acionado.
Características:
Tirante ou trinco de posição para Placas Flutuantes, diferente cursos de movimentação, força de destrave de 16000N até 48000N. Material 1.2764 e durezas de 37-42 HRC para a Base e 55-61 HRC para o puxador e trinco.
