* Na tabela abaixo, na última coluna sem título, quando ocorrer; arquivo compactado com desenhos técnicos.

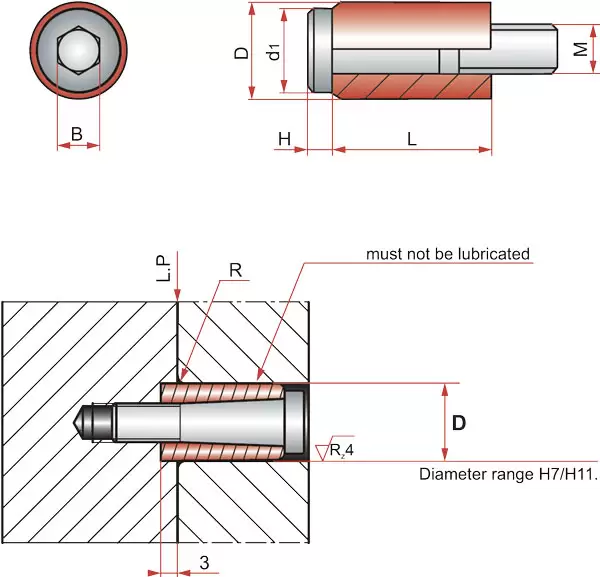

| Código | B | H | M | d1 | D | L | ||||||||||||||||||
| BR314/ 10 | 4 | 3 | M5 | 8.5 | 10 | 18 | BruyRubio_BR314__10.step | |||||||||||||||||
| BR314/ 12 | 5 | 3.5 | M6 | 11 | 12 | 20 | BruyRubio_BR314__12.step | |||||||||||||||||
| BR314/ 13 | 5 | 3.5 | M6 | 11 | 13 | 20 | BruyRubio_BR314__13.step | |||||||||||||||||
| BR314/ 16 | 6 | 4 | M8 | 14 | 16 | 25 | BruyRubio_BR314__16.step | |||||||||||||||||
| BR314/ 20 | 8 | 5 | M10 | 16 | 20 | 30 | BruyRubio_BR314__20.step |
Descrição:
O sistema de puxador de placa proposto apresenta um bom potencial para aplicações de baixo ciclo. No entanto, algumas melhorias podem ser implementadas para otimizar seu desempenho e durabilidade. Uma análise detalhada das condições de operação e dos requisitos específicos da aplicação é fundamental para a escolha do material e do design mais adequados.
