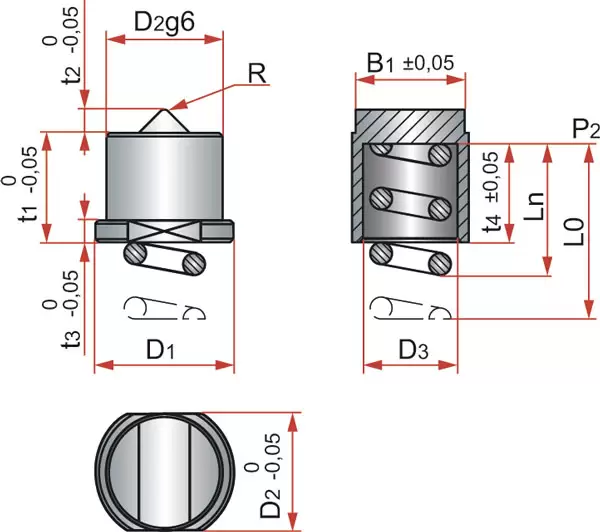

* Na tabela abaixo, na última coluna sem título, quando ocorrer; arquivo compactado com desenhos técnicos.
| Código | P2(N) | LO | Ln | R | t4 | t3 | t2 | B1 | D3 | D1 | t1 | D2 | ||||||||||||
| BR5134-7 | 34 | 12 | 7.5 | 0.4 | 6.3 | 1.4 | 1 | 6.6 | 5.3 | 8.4 | 7 | 7 | BruyRubio_BR5134-7.step | |||||||||||
| BR5134-10 | 42 | 16 | 10 | 0.55 | 9 | 2 | 1.8 | 9,6 | 8.3 | 12 | 10 | 10 | BruyRubio_BR5134-10.step | |||||||||||
| BR5134-15 | 92 | 18 | 16 | 0.7 | 13.5 | 3 | 2.8 | 14,4 | 12.4 | 18 | 15 | 15 | BruyRubio_BR5134-15.step |
Descrição:
Posicionador prismático para utilização em dispositivos mecânicos ou ainda gavetas. Permite montagem pela parte posterior.
Características:
Um elemento de travamento eficiente, com força de retenção de até 9 kilos (BR5130-27), sua mola permite trabalho em ambiente de até 100º C e material 1.2842 tratado com dureza de 58-60 HRC.
